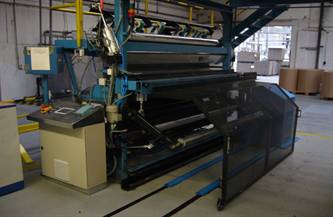

AUTOMATICKÝ NAVÍJEČ DVOUVRSTVÉ VLNITÉ LEPENKY
Naše společnost FIRTAS POLYTECHNIK, s.r.o. se sídlem v Kladně, Česká republika, vyvinula automatický bez-dutinkový navíječ dvouvrstvé vlnité lepenky pro zvlňovací stroje různých výrobců s umístěním na konci zvlňovacího stroje. Stroj je vyvinut pro automatické bez-dutinkové navíjení širokých a úzkých řezů, eventuálně návinu v plné šíři.
Technická data standardního provedení:
Max. šíře návinu: 2.500 mm / Max. průměr návinu: 1.000 mm / Řezná partie: kruhové nože na dvou hřídelích s pohonem, v základu 4 páry / Min. šíře řezu: 80 mm / Počet řezacích nožů: 10 ks při prodloužení řezacích hřídelí je možno vytvořit parkovací místo pro zbývající nože (za příplatek jako opce) / Max. rychlost návinu: 125 m/min. / Typy navíjených materiálů: vlna E,B,C v různých gramážích / Průměr navíjecí hřídele: 120 mm / Délka návinu: řízena automaticky s předvolbou / Síla utažení návinu: řízena automaticky brzdnou partií / Ovládací panel: vybaven dotykovým displejem / Přívod vzduchu: 6 bar / Elektrický přívod: 3 x 400V/50Hz / PLC řízení: B+R (Bernecker + Reiner, Rakousko) regulace navíjení: Lenze servo / Barva stroje: dle požadavku zákazníka / Cena navíjecího zařízení ve standardním provedení tzn. umístění na konci zvlňovacího stroje činí 255.000,00 EUR EXW. Uvedená cena je bez montáže.
Z důvodu zajištění vysoké bezpečnosti práce, kdy se díky zakrytování celého stroje obsluha nemůže dotknout pohybujících částí, jsou splněny podmínky bezpečnosti. Pouze při prvním zavádění materiálu do stroje, kdy tento ochranný kryt je odsunut a tudíž veškeré pohony jsou zablokovány, navede obsluha materiál do zaváděcího vozíku ručně.
Je možno navíjet několik různě širokých návinů v počtu dvou, tří, čtyř, pěti a šesti řezů v různých šířkových kombinacích. Krajový ořez, pokud bude vyžadován, lze do 80 mm navíjet jako samostatný návin, užší krajové ořezy je nutno odsávat trhacím ventilátorem (toto zařízení není předmětem nabídky, lze dodatečně objednat).
Nařezané role jsou automaticky po dosažení požadovaného průměru návinu, respektive délky návinu, automaticky příčně odříznuty a následně shrnovacím vozíkem s podpěrnými vidlemi vytlačeny mimo stroj, kde obsluha provede přelepení konce návinu a následně dojde k odvozu těchto kotoučů do skladovacích prostorů.
Po odebrání kotoučů vytlačovací vozík se automaticky vrátí do základní polohy, navíjecí hřídel se během této doby také nastaví do nulové polohy a zaváděcí vozík se sevřeným materiálem zavede tento materiál do štěrbiny nafukovací hřídele, která začátek navíjeného materiálu okamžitě po nafouknutí sevře, vozík se vrátí do základní polohy a začne další cyklus navíjení na předvolenou délku návinu.
Jediný úkon, který provádí v automatickém cyklu obsluha ručně resp. nožní šlapkou je vysouvání navinutého materiálu, což je z důvodu bezpečnosti, aby obsluhující osoba měla prostor, do kterého se bude vysouvat materiál pod kontrolou a nemohlo dojít ke zranění náhodně se pohybující osoby v tomto prostoru.
Po skončení této operace se stroj vrátí do automatického procesu. Jeden cyklus navíjení při rychlosti cca 125 m/min. trvá cca 2,10 - 2,30 min. Stroj lze ovládat taktéž ručně po jednotlivých krocích pomocí dotykového displeje.
